Cada una de las 24 misiones de Alltime IoT tiene una maqueta para imprimir en 3D. No es decoración: el hardware de la misión se monta dentro de ella. Si en la plataforma el estudiante enciende el semáforo, en la mesa se enciende el semáforo. Esta guía explica cómo imprimirlas sin perder clases en el intento.
Qué impresora necesitas
Basta una impresora de filamento (FDM) de las que ya hay en muchos colegios y laboratorios. Las maquetas están pensadas para piezas de tamaño de escritorio: el plano de la casa vigilada mide unos 19 × 11 cm y la barrera de parqueadero unos 17 × 15 cm. Las piezas más altas, como el semáforo de 25 cm, vienen divididas en partes que se imprimen por separado y se encajan.
Si tu institución no tiene impresora, pregunta en la biblioteca, en el laboratorio de ingeniería o en un makerspace cercano. Muchos imprimen por encargo.
Qué material usar
Todas las maquetas se imprimen en PLA, el filamento más fácil de usar: no necesita cama muy caliente, casi no huele y perdona errores de calibración.
- PLA de color para la mayoría de piezas. Un rollo de 1 kg alcanza para varias maquetas.
- PLA transparente para dos misiones: el tanque del Acuario Conectado y el tanque del Jardín autónomo. Ojo: el PLA transparente impreso queda translúcido, no como vidrio.
Configuración recomendada
Estos valores funcionan bien en casi todas las impresoras con boquilla de 0,4 mm. Úsalos como punto de partida:
| Parámetro | Valor sugerido | Por qué |
|---|---|---|
| Altura de capa | 0,2 mm | Buen equilibrio entre detalle y tiempo. |
| Relleno | 15 a 20 % | Las piezas no cargan peso; más relleno solo alarga la impresión. |
| Paredes | 2 a 3 (4 en piezas con agua) | Dan rigidez a los soportes de la ESP32. |
| Soportes | Solo si la pieza lo pide | Varias maquetas, como el semáforo, están diseñadas para imprimirse sin soportes. |
| Adherencia | Borde (brim) en piezas altas y delgadas | Evita que el poste o la torre se despeguen. |
Cómo organizar los tiempos
Una maqueta completa suele tardar varias horas de impresión. Lo que más alarga el tiempo es la altura de la pieza y el relleno, no el detalle. Para que la impresora no frene la clase:
- Imprime fuera del horario de clase. Deja la impresora trabajando en la tarde o de noche, si tu institución lo permite y alguien puede revisar el inicio.
- Una maqueta por nivel, no por estudiante. Para empezar, basta una maqueta por grupo de trabajo. Los estudiantes se turnan el montaje.
- Adelántate un nivel. Mientras el curso trabaja en Volta, imprime las piezas de Morse.
- Agrupa piezas pequeñas. Varias piezas en una misma cama de impresión tardan menos que imprimirlas una por una.
Del plástico a la maqueta funcionando
Cada maqueta tiene un manual de armado paso a paso con imágenes. En todas se repite el mismo orden:
- Revisa las piezas impresas y retira restos de soporte o borde.
- Coloca los componentes de la misión (LED, sensor, relé o servo) en su lugar.
- Pon la ESP32 en su soporte. Cada maqueta tiene un lugar distinto para la placa, y siempre deja libre el puerto USB.
- Conecta los cables según el circuito de la misión en la plataforma.
- Programa la placa desde el navegador y prueba la misión.
Problemas comunes
- La ESP32 no entra en su soporte. Cada impresora tiene su tolerancia. Lija un poco el borde del soporte en lugar de forzar la placa.
- La pieza se despega de la cama. Limpia la cama con alcohol, usa borde y baja la velocidad de la primera capa.
- Hilos finos entre partes. Es normal en PLA. Se retiran con la mano o con un encendedor pasado muy rápido, con supervisión.
- Textos en relieve borrosos. Imprime esa cara hacia arriba y con capa de 0,12 a 0,16 mm si quieres más definición.

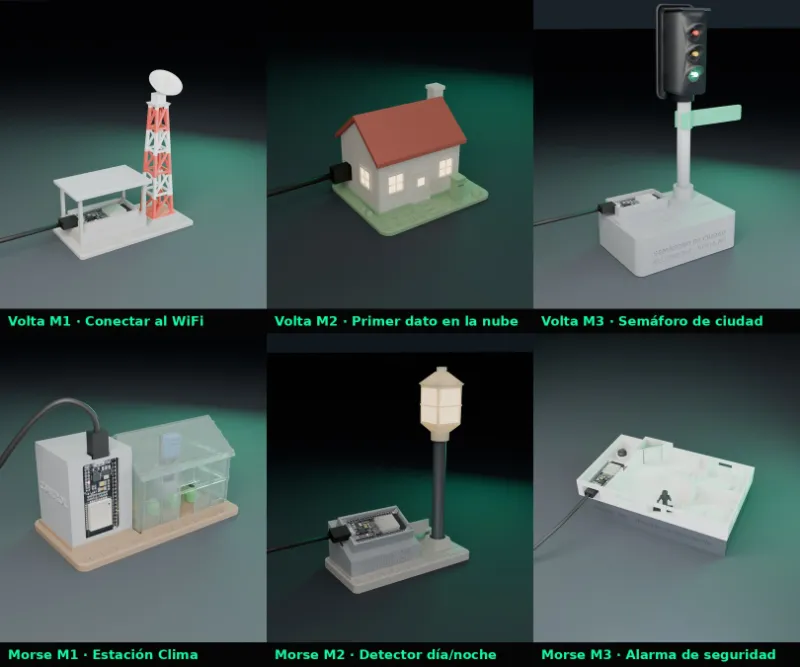

Las 24 maquetas
Hay tres por nivel, de Volta a Newton. En la página de maquetas puedes verlas girar en 360°, filtrar por nivel y abrir la ficha de cada una con sus componentes y su manual.
